石英切到 80mm/min，是“冒险”还是“实力”？

在很多工程师的认知里，石英这种材料，”切得快”往往意味着”切得差”。崩边、表面粗糙、断线风险……几乎是高速切割绕不开的问题。但如果速度真的只能停留在 30mm/min，效率还有没有可能再往前走一步？

近期，郑州元素工具技术有限公司完成了一次来自欧洲客户的石英材料切割测试：工件为 φ415mm×500mm 的石英棒料，主要成分为二氧化硅（SiO₂），其内部硅氧原子通过强共价键连接，形成高度致密的三维网络结构，具有硬度高、脆性大、断裂韧性低的显著特点——在高速精密切割过程中，这些特性极易导致切割效率下降，以及边缘崩裂、表面损伤等问题。而我们的答案是：80mm/min 稳定切割，表面质量与尺寸精度同步达标。

为什么 80mm/min 会被认为”不可能”？

因为在石英加工中，速度每提升一点，系统不稳定都会被无限放大。核心症结在于：石英切割的速度提升，从来不是简单的参数上调，而是对整套加工系统的极致考验。速度每增加一分，设备的运行稳定性、切割线材的耐磨强度、切削液的冷却效率、甚至工作台的振动控制，都会被成倍放大。任何一个环节的短板，都会导致加工品质的全面崩塌。真正的难点，并不在参数本身，而在稳定性是否跟得上。

我们是如何做到的：设备、线材、切削条件的整体匹配

不是单点提速，而是设备结构、工艺参数与耗材状态的协同优化。针对本次石英材料加工需求，元素工具基于材料特性定制开发了单悬臂式金刚石线切割设备 ESC600-4T，从四个维度同步突破，先保证稳定，再谈速度：

① 冷却润滑条件优化：对不同冷却介质进行了工艺验证。实验表明，采用水及普通水基冷却液时，由于润滑性能有限，难以有效降低金刚石磨粒与石英表面的摩擦阻力，即使在较低切割速度（1～2mm/min）条件下，仍存在切削效率低、过程不稳定甚至无法持续切入的问题。而采用专用切削油后，其较高的润滑性能有效降低了切削界面的摩擦系数，改善磨粒切削状态，同时增强冷却效果、降低热影响及局部应力集中，使切割速度得以提升至 80mm/min。

② 线材选型：采用全镀型金刚石线，提高磨粒结合强度与切削稳定性，保证持续均匀的材料去除能力，降低线锯磨损及加工波动，从而提升切割效率、尺寸精度和表面完整性。

③ 设备结构：定制化单悬臂结构提高工件装夹刚度与运动稳定性；采用切割组件移动、工件不动方案，硅棒一次装夹不再移动，确保切割面平行度；创新弹性支撑大幅降低崩边问题，崩边控制在 5mm 以内；V 型口可调节，兼容不同直径棒料；液压升降上料台让上料更轻松；智能张紧系统随线径变化自动调整张力，非工作状态自动卸张力保护线材，工作时 2 秒内恢复。

④ 切割策略：采用分段变速切割——初始阶段 120mm/min 高速进给，快速完成约 30mm 深度材料去除；随着切割深度增加及切割面形成，降至 80mm/min 稳定切削，使切削载荷趋于稳定，减少石英因脆性断裂产生的微裂纹扩展和边缘崩损，兼顾效率与质量。

图 1　ESC600-4T 环形金刚石线切割设备

测试对象与切割参数

表 1　测试对象与选型

表 2　切割过程参数

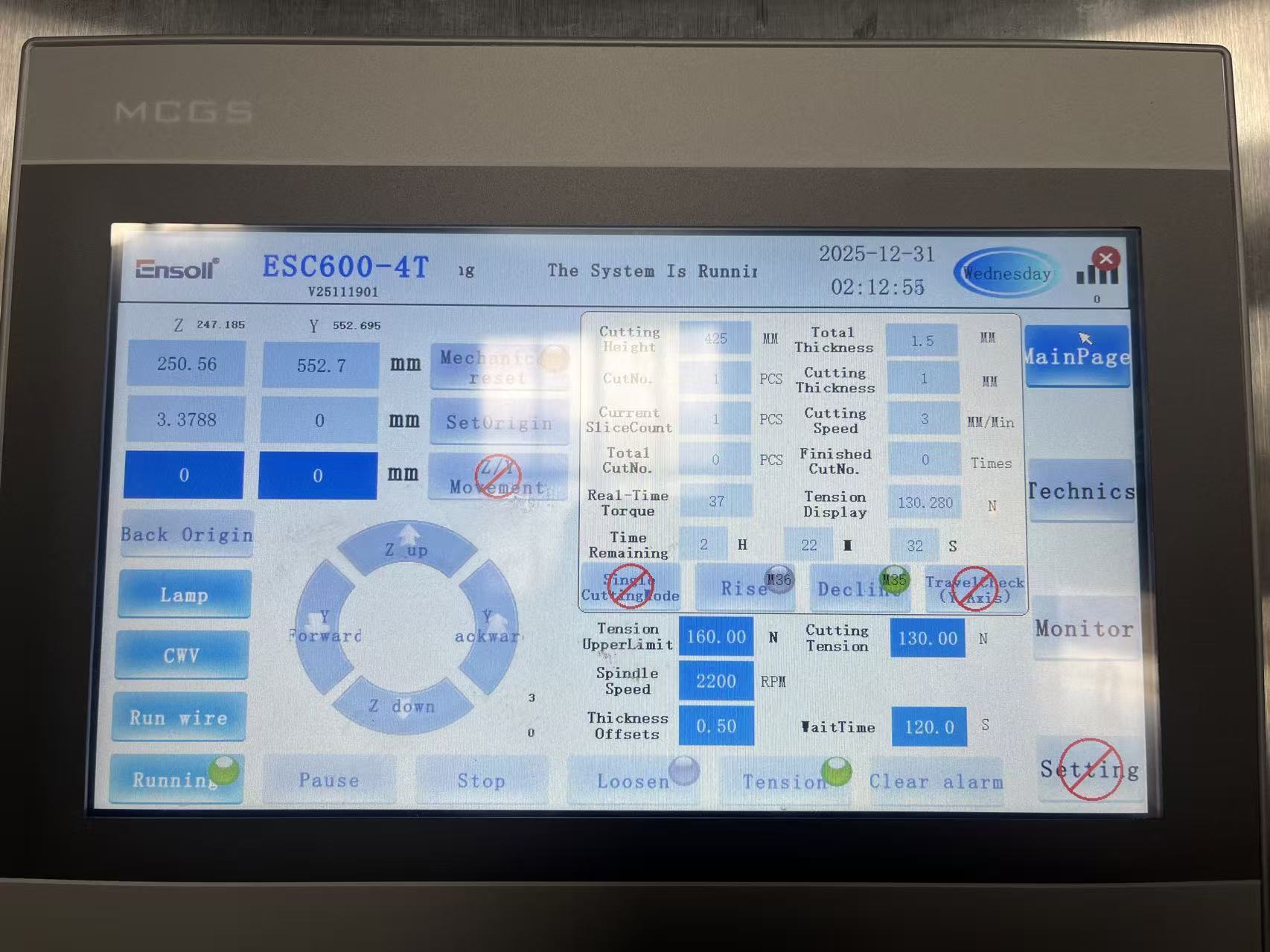

图 2　切割过程参数界面

切割结果与技术数据

本次测试对切割后的 3 片石英基板（S01～S03）进行了 TTV、厚度尺寸公差、表面粗糙度（Ra）、崩边（Chipping）四项关键指标检测，用数据验证 80mm/min 高速切割的可靠性。

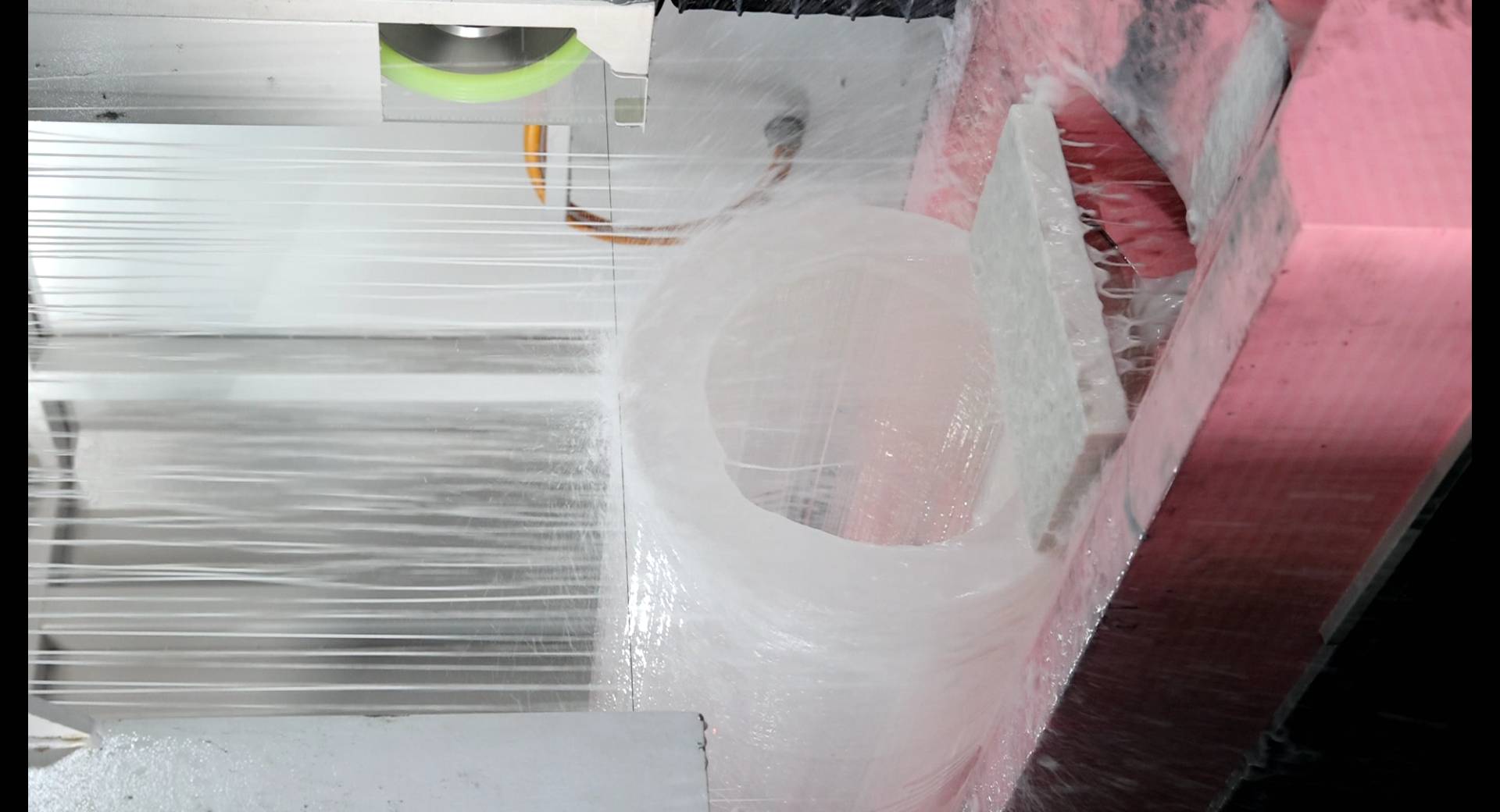

图 3　石英切割过程

① TTV（总厚度偏差）测试（单位：mm）

采用真空吸附载台九点网格双测头厚度检测法，结果显示各样品 TTV 控制在 0.410～0.630mm，最大与最小厚度差异较小，说明切割过程中工件受力稳定、切割轨迹控制良好。

② 厚度尺寸公差测试（单位：mm）

以 30.000mm 公称厚度为基准，九点网格法采集数据显示：厚度偏差分布稳定，最大厚度偏差为 ±0.521mm，具备良好的尺寸一致性和加工稳定性。

③ 表面粗糙度 Ra 测试（单位：μm）

依据 ISO 4287 标准，采用触针式轮廓测量法，Ra 值分布在 1.52～1.87μm，表面粗糙度整体稳定，磨粒切削状态良好，可满足石英材料后续研磨及精密加工需求。

④ 崩边（Chipping）测试（单位：μm）

采用工具显微镜光学成像测量法，对四条侧边显微扫描，各样品最大崩边尺寸控制在 16.1～18.2μm，边缘破损程度较低，说明切削载荷控制稳定，能够有效抑制石英脆性断裂和裂纹扩展。

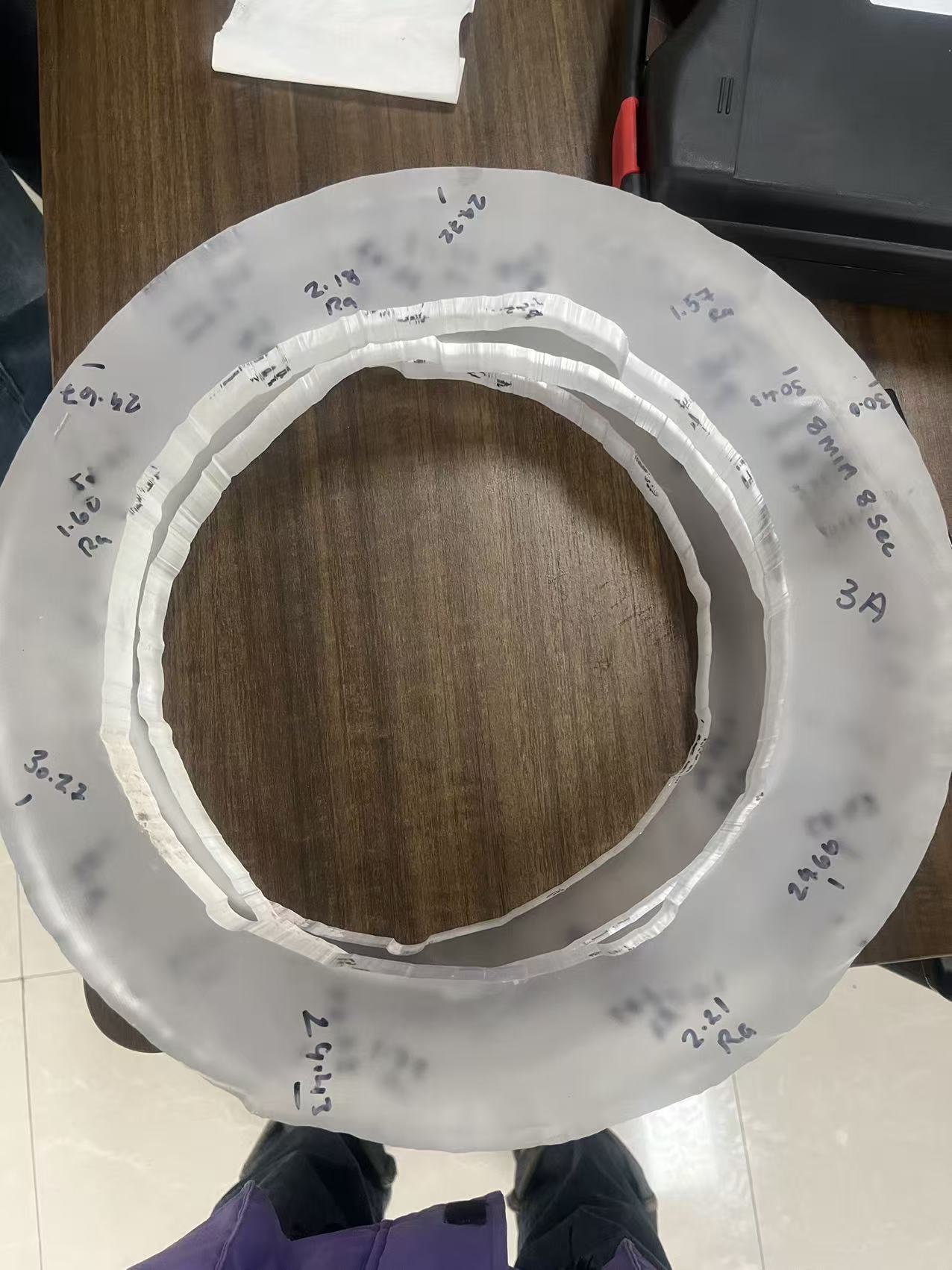

图 4　切割后石英样片

80mm/min 意味着什么？

它不是一个”炫技参数”，而是加工理念的变化：从”能不能切”到”能不能长期稳定地切得快”。真正的技术突破，往往发生在那些不容易被看见的地方——而速度，只是结果。

作为深耕金刚石环线切割领域二十余年的技术型企业，郑州元素工具技术有限公司凭借 100 余项核心专利积淀与全链条技术研发能力，率先打破这一行业困局。80mm/min 的意义，远不止一个”亮眼参数”，更是印证了专利技术的转化能力——78 项专利、6 项软件著作权不是纸面成果，而是能落地解决行业痛点的实战方案；目前这一技术已应用于服务全球五十余个国家的切割解决方案中，为光伏、半导体等高端行业客户提升生产效率 30% 以上。

综合 TTV、厚度尺寸公差、表面粗糙度（Ra）以及崩边（Chipping）等关键性能指标测试结果可知，优化后的环形金刚石线切割工艺能够有效满足石英材料精密切片加工需求。通过设备结构优化、切削介质匹配以及动态切割参数调整，环形金刚石线切割技术在高硬脆石英材料加工中展现出较高的加工效率和应用潜力，为后续工程化应用及规模化生产提供了可靠的工艺基础。这标志着石英加工从”能不能切”，正式迈入”能不能长期、稳定、高效地切”的新阶段——正如郑州元素工具始终坚守的”技术为首、服务至上”理念，速度只是结果，稳定且高效的价值创造才是核心。
