元素工具环形金刚石线与切割设备广泛应用于以下硬脆材料切割场景：
- 多晶硅 / 单晶硅切割（光伏与半导体）
- 蓝宝石切割
- 石英与光学玻璃切割
- 陶瓷切割
- 石墨切割
- 磁性材料切割
- 晶体切割
- 医疗导光材料切割
每种材料的线速、张力、冷却工艺参数均可在我们的工艺实验室验证。欢迎提供样品免费试切。

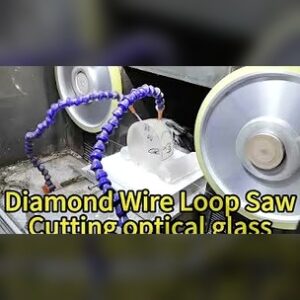

光学玻璃切割
光学玻璃适合金刚石环线切割：切割力低、切缝窄，配合正确冷却与适中进给，可有效控制崩边与表面缺陷，广泛用于镜片毛坯、棱镜和光学窗口的下料。 光学玻璃切割的难点 光学玻璃对边缘崩缺和亚表面损伤敏感，后续研磨抛光成本高。金刚石环线以低力、连续单向磨削加工，切面平整、崩边小，可减少后道工序余量。 推荐设备 ESO-GM 磁材/光学玻璃精密切割机：批量精密切割； ESD150-3T 小型精密切割机：小件精密下料； YSH300-2T 平切机：板材平切。 常见问题 光学玻璃切割用干切还是湿切？ 建议湿切：冷却液对控制边缘崩缺、表面缺陷和热应力至关重要，同时延长线寿命。 进给速度怎么定？ 光学玻璃宜采用适中偏保守的进给，过快易崩边。建议寄样免费试切，用实测确定参数。
宝石玉石切割
玉石、翡翠、玛瑙、水晶等宝石材料价值高、易崩裂，金刚石环线切割切缝窄、损耗低，把贵重原料的浪费降到最低，适合开料、切片与造型。 宝石切割的难点 宝石原料昂贵且常有内裂和解理面，切割既要保料又要防崩：刚性锯片切割力大、振动强，容易沿裂隙崩口；金刚石环线切割力小、切缝细（细线仅 0.35mm 级）、单向连续运行振动低，对贵重大料和低损耗取样尤其合适。 适用材料 翡翠、和田玉等玉石：原石开料、切片、手镯坯下料，保料是第一诉求； 玛瑙、水晶：切片、造型、文创加工； 蓝宝石（刚玉）：硬度 9 级，脆性大，是金刚石线切割的经典场景（工业蓝宝石见蓝宝石切割）； 大理石、岩板等装饰石材：大板分切与异形加工； 化石、陨石等收藏品：取样切片，低损耗保住科研与收藏价值（可参考 ESV-3S 的适用材料）。 开料与切片流程建议 判料：强光手电/水浸观察裂隙走向，规划切割面，先切风险面； 固定：用石蜡或软垫夹具固定原石，避免金属直接接触造成挤压裂； 开料：细线低进给湿切，大料分多刀，宁慢勿崩； 切片：按目标厚度逐片下料，切缝损耗按线径计算可精确预估。 参考工艺参数 项目建议范围说明 线径0.35-0.55 mm贵重原料优先细线，单刀损耗更低 线速度20-35 m/s稳定运行优先于速度 进给速度低进给起步内裂不明的原料尤其要保守 冷却方式湿切（清水即可）降温冲屑，防止裂隙扩展 推荐设备 ESV-3S 桌面型切割机：玉石、蓝宝石等小件造型与取样，桌面放置、操作简单； ESV260 小型环线切割机：中小型工件； YSG160-3T 金刚石环线切割设备：批量加工。 常见问题 翡翠原石开料损耗能降多少？ 切缝由线径决定：0.35mm 细线单刀损耗约 0.4mm，而传统锯片普遍在…

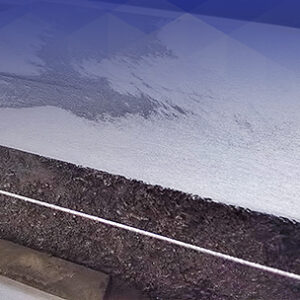

石墨切割
石墨块、石墨电极和石墨模具都适合金刚石环线切割：边缘整齐不崩、粉尘少，多数场合无需二次磨削，覆盖热交换、EDM 电火花和核工业石墨等应用。 石墨切割的难点 石墨软而脆、易掉粉，传统锯切粉尘大、边缘易崩缺。金刚石环线切割边缘干净、粉尘更易收集；工艺上需重点考虑粉尘控制、冷却策略（干切/湿切）与线速度选择。 推荐设备与线材 全自动异形切割机：石墨异形件、轮廓加工，定位精度 0.05mm； YSG400-4T 环线切割机：石墨块料直切； 半镀覆金刚石环线：特殊截面与间隔镀覆需求。 常见问题 石墨切割要加水吗？ 干湿皆可：湿切抑尘效果好、线寿命更长；干切需配除尘。具体按车间条件与工件要求选择。 切石墨线耗快吗？ 石墨本身磨蚀性不强，但粉尘进入导轮会加速磨损。做好防尘与导轮维护，线寿命可保持在正常水平。 欢迎寄样做免费试切确认工艺。
硅材料切割（光伏/半导体）
针对单晶/多晶硅锭、硅棒的截断与切片，金刚石环线方案可实现低切缝损耗、低表面损伤和高产能，是光伏与半导体硅材料加工的主流工艺。 典型加工场景 硅棒截断：单晶/多晶硅棒的头尾切除与定长截断； 硅锭开方/剖方：大规格硅锭的成形切割； 精密切片：对表面完整性要求高的切片加工。 推荐设备 ESC600-4T 硅棒截断机：切割范围 2000×600×600mm，移动悬臂任意点截断； 硅截断设备-金刚石环线解决方案：整线方案； YSL200-2T 金刚石环线桌面切割机：小样与实验。 常见问题 硅棒截断为什么会有崩边？ 崩边多由张力不稳、进给过快或线径不匹配引起。ESC600-4T 的弹性力传感张紧系统可随线弓变化自动调节张力，正是为解决这一问题设计。 切缝损耗能到多少？ 切缝宽度主要取决于线径，0.35-0.8mm 线径可按精度与效率平衡选配，细线损耗更小。实测数据见硅棒精密切片工艺研究。 欢迎寄样做免费试切，或联系我们评估产线方案。
磁性材料切割
钕铁硼、钐钴、铁氧体等磁性材料脆且怕热，金刚石环线切割可减少机械冲击并配合冷却控温，是磁体精密切片与异形加工的理想方案。 适用材料 永磁材料：钕铁硼（NdFeB）、钐钴（SmCo）、铝镍钴、铁氧体、稀土钴磁体； 软磁材料：硅钢、软磁铁氧体（MnZn/NiZn）、非晶/纳米晶合金、纯铁、坡莫合金； 功能磁材：磁致伸缩材料、磁记录材料、磁制冷材料等。 磁材切割要点 磁体脆性大、对温度敏感，切割要减少机械冲击，装夹需防止移动并尽量保护磁体镀层；冷却液帮助控温、带走碎屑，对边缘质量和线寿命影响明显。 推荐设备 ESO-GM 磁材/光学玻璃精密切割机：多块装夹批量切割，自动张力调节； YSH300-2T 平切机：磁材、金属等平切加工。 常见问题 钕铁硼切割会不会退磁？ 只要温升受控就不会退磁。线切割本身热输入低，配合冷却液可将温度控制在安全范围。 磁体镀层会被破坏吗？ 切割面为新鲜断面，需后续按工艺重新防护；装夹得当可保护非切割面的原有镀层。 欢迎寄样做免费试切验证切面质量。

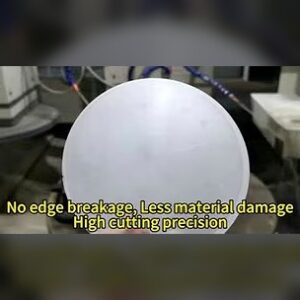

蓝宝石切割
金刚石环线锯是蓝宝石切割的主流方案：切缝窄、崩边少、表面光洁，可显著降低后续研磨抛光成本，广泛用于 LED 衬底、手表表镜和光学窗口片的加工。 蓝宝石切割的难点 蓝宝石莫氏硬度 9，硬而脆，传统刀片切割容易崩边、开裂，材料损耗大。金刚石环线以低切割力、单向连续磨削的方式加工，配合稳定张力、合适金刚石粒度、受控进给与充分冷却，可将破碎风险降到最低。 推荐设备与线材 YSG400-4T 环线切割机：中大规格蓝宝石锭/块切割； ESV350 自动环线切割机：自动化批量切割； ESD150-3T 小型精密切割机：实验室与小件精密切片； 0.35-1.0mm 金刚石环线：按工件尺寸与表面要求选配线径。 常见问题 蓝宝石切割选多粗的线？ 切片取薄、料损敏感时选细线（如 0.35-0.45mm）；工件大、追求效率时选粗线。细线需更精细的张力控制，具体可寄样试切确定。 切面还需要研磨吗？ 金刚石环线切割的表面质量优于传统方式，可减少研磨抛光余量，但是否免去研磨取决于最终粗糙度要求。 欢迎寄样做免费试切，用实测数据确定工艺参数。

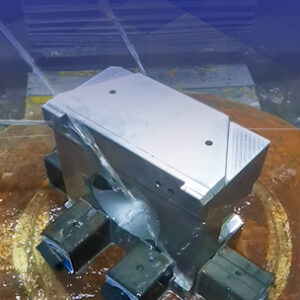

金属及复合材料切割
金属及金属基复合材料可以用金刚石环线切割，且在大规格、异形件和低料损场合优势明显：切缝窄、热影响区小、无机械冲击，特别适合金属基复合材料（MMC）、不锈钢、电缆铜铝、3D 打印金属件去支撑等场景。 金属切割的三个难点 韧性高、易粘屑：金属不像硬脆材料那样"崩碎"去除，切屑容易粘附在线体金刚石颗粒之间，需要靠线速、冷却和粒度匹配来排屑； 导热快：热量迅速传入工件，冷却不足时切口附近温升会影响尺寸稳定性； 加工硬化：部分不锈钢、高温合金在过大进给下会硬化加剧磨损，参数要"柔"。 典型应用 金属基复合材料（MMC）：陶瓷颗粒/纤维增强铝基、镁基复合材料，传统刀具磨损极快，金刚石线更耐磨、切面更完整； 不锈钢：板棒材的低损耗切断（见不锈钢切割案例）； 电缆与铜铝材：粗电缆、母排的低变形切断，无挤压毛刺； 3D 打印金属件去支撑：增材制造后处理，沿基板低应力分离零件，不伤本体； 发动机与汽车部件剖切：检测取样、失效分析剖切，切面无需二次打磨即可观测； 石材/岩板类：大理石、花岗岩大板与异形加工（设备规格需与厚度硬度匹配）。 参考工艺参数 项目建议范围说明 线速度15-30 m/s韧性大的材料取中低速，减少粘屑 进给速度保守起步，试切调整金属比硬脆材料更"吃参数"，切忌大进给 冷却方式湿切（乳化液/水基）强制排屑降温，保护线体 线径选择0.5-0.8 mm粗线强度更高，耐金属切割的拉伸波动 以上为经验起点，金属切割参数因材料牌号差异很大，强烈建议先寄样做免费试切，用实测数据定参。 推荐设备 YSH300-2T 平切机：金属、磁材等平切； YSH600-4T 金刚石环线切割机：更大规格工件； 全自动异形切割机：异形金属件、剖切取样的数控方案。 常见问题 金属比陶瓷硬吗，为什么能切？ 多数金属硬度远低于金刚石，难点在韧性高、易粘屑。通过线速、进给与冷却的匹配，金刚石线可以稳定切割金属及其复合材料。 能切钛合金、高温合金吗？ 可以，但这属于金属切割中难度较高的档位：粘屑和加工硬化都更明显，需要更低的进给、充分的冷却和更粗的线径。建议先试切验证线耗和效率是否满足您的成本预期。 和激光、水刀相比怎么选？ 激光热影响区大、厚件力不从心；水刀切缝宽、有磨料污染和后续清理成本。金刚石环线切缝窄（0.5mm 级）、无热影响区、切面干净，特别适合贵金属、复合材料和检测剖切这类"省料+保面相"的场合。 切金属线耗如何？ 韧性金属对线磨损大于硬脆材料，具体寿命因材料而异，建议寄样做免费试切获得实测数据。

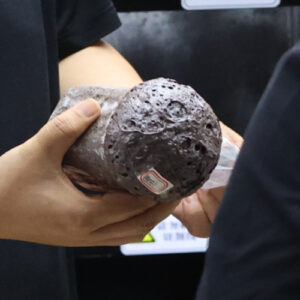

陶瓷切割
氧化铝、氧化锆等工程陶瓷都可以用金刚石环线切割，工艺核心是避免裂纹、减少边缘损伤并保持尺寸精度——低切割力的线切割比刚性刀片更适合脆性陶瓷。 陶瓷切割的难点 工程陶瓷硬度高、脆性大，切割中容易出现崩边和微裂纹，后续还要承担昂贵的磨加工。金刚石环线以分布式的微磨削去除材料，切割力小、热影响低，配合冷却液可获得平整切面，减少二次加工。 推荐设备 YSG400-4T 环线切割机：陶瓷块料、板料切割； ESD150-3T 小型精密切割机：小件精密切片； ESV-3S 桌面型切割机：实验室取样。 常见问题 氧化锆陶瓷切割会不会开裂？ 正确工艺下开裂可控：稳定张力、细粒度金刚石线、低速进给加充分冷却是关键。建议先试切验证参数。 能切多层复合陶瓷吗？ 可以，但层间硬度差异大时需要针对性调整进给与线速，建议提供样品做免费试切。
