环形金刚石线切割硅棒的精密切片工艺与表面完整性研究

硅材料硬度高、脆性大、断裂韧性低，在金刚石线切割过程中，材料去除主要依赖磨粒的连续切削作用，切削载荷及局部热积累极易引起脆性断裂和缺陷扩展，进而导致切片边缘崩损、表面微裂纹及厚度不均等问题。如何在保证切片质量的前提下，实现硅棒的高精度、高一致性切片，是光伏与半导体行业持续关注的工艺课题。

近期，郑州元素工具技术有限公司完成了一次来自欧洲 F 客户的硅棒样品切割测试。本次加工对象为欧洲 F 客户提供的硅棒样品，主要加工需求为高精度直线切片。针对硅棒材料硬脆性特征及客户对高精度直线切片加工的需求，本次加工采用水作为冷却介质，通过持续冷却降低切割区域温升，并改善金刚石线与硅棒接触区域的冷却及排屑条件；同时结合硅棒切片加工特点，对切割速度、进给参数等工艺条件进行合理调整，并采用定制化单悬臂式金刚石线切割设备，提高设备运行及切割过程的稳定性。通过设备结构、冷却条件与切割参数的合理匹配，实现硅棒的高精度、高一致性切片加工，满足客户对切片尺寸精度、厚度一致性及表面质量的综合要求。

一、测试对象基本信息

二、设备和线材选型

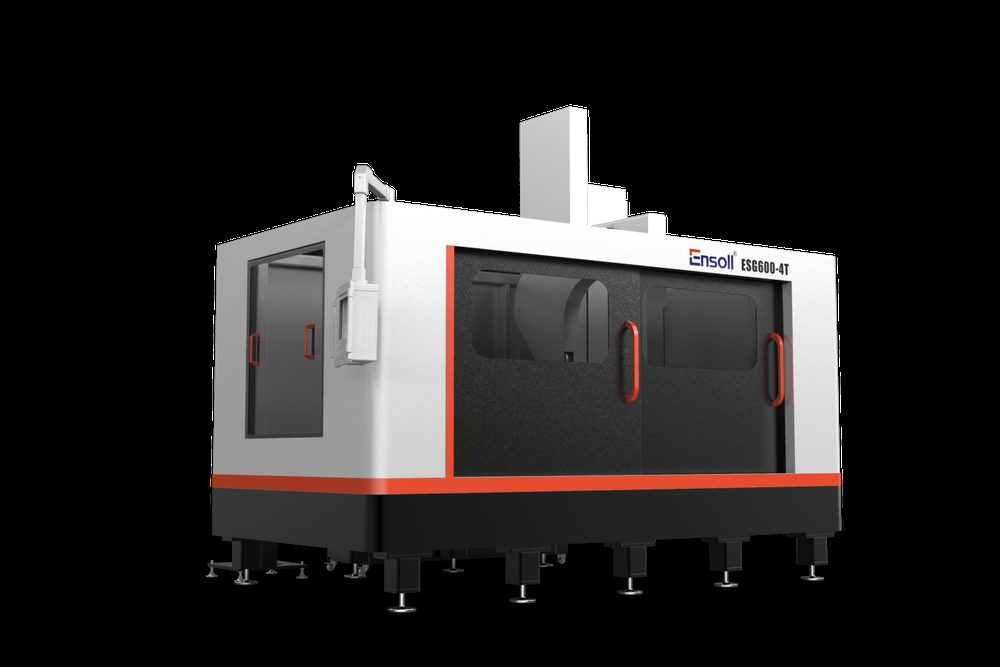

图 1　ESC600-4T 环形金刚石线切割设备

三、切割方式与设备优势

① 龙门切割方式：采用高刚性龙门式结构进行加工，切割组件沿垂直方向进给，有利于保持加工过程中的结构稳定性和运动精度，降低切割过程中的振动及轨迹偏差，提高硅棒切片的切割垂直度和尺寸一致性。

② 切割组件移动设计：采用切割组件移动、工件固定的加工方式，减少硅棒在切割过程中的位置变化，有利于保持加工基准稳定；同时优化设备内部空间布局，在满足相同规格硅棒加工需求的条件下，可有效缩短设备整体结构尺寸。

③ 灵活支撑平台：采用可调式 V 型支撑结构，可根据硅棒直径调整支撑位置，使工件保持稳定装夹状态，适应不同规格硅棒的切片加工需求，提高设备的规格适应性。

④ 液压升降上料台：采用液压升降结构完成硅棒的上料与定位，降低人工搬运过程中产生的冲击及位置偏移，同时在切割过程中对支撑组件进行有效避让，减少上料及加工过程中对设备支撑结构造成的影响。

⑤ 智能张紧系统：张力控制系统可根据金刚石线运行状态及线径变化对张力进行自动调整，使切割过程中线材保持相对稳定的张力状态；设备在非工作状态下自动降低线材张力，以减少长期受力对金刚石线及导轮槽的影响，重新启动加工时可快速恢复至设定工作张力。

四、参数设置及冷却方式

表 1　切割过程参数

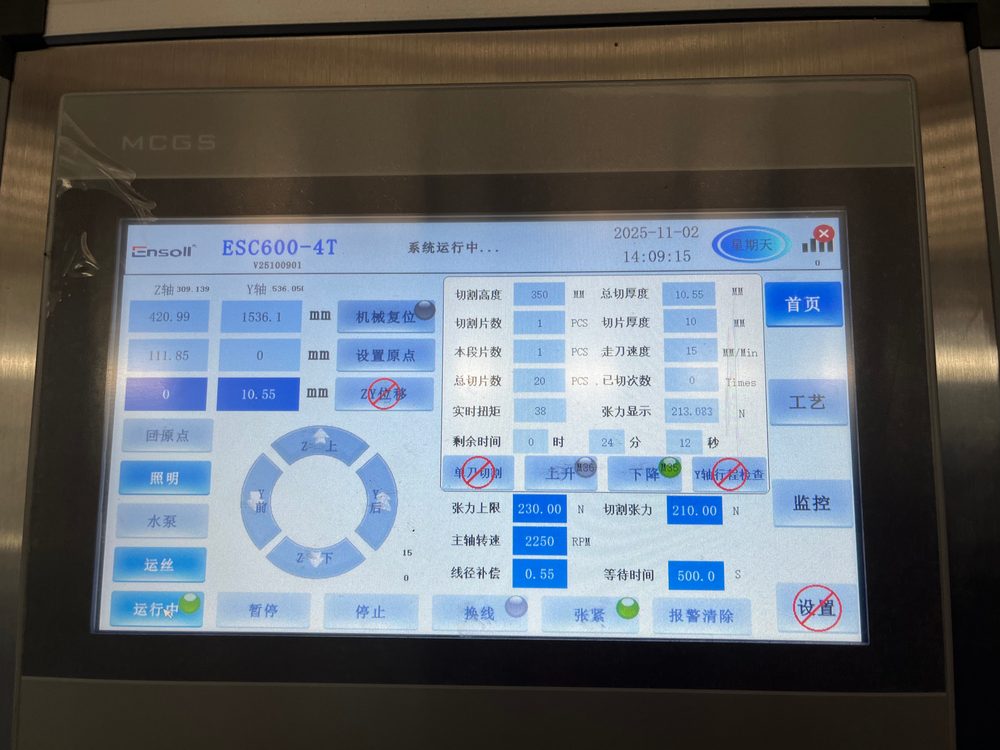

图 2　切割过程参数界面

五、切割效率及结果

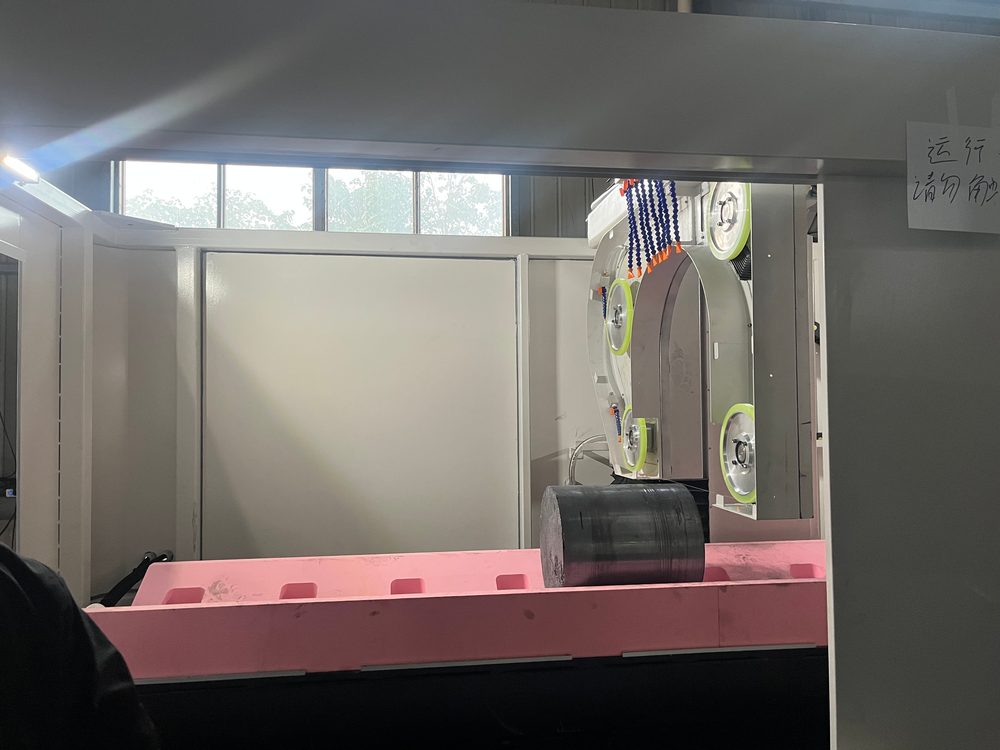

图 3　硅棒切割过程

5.1　TTV 测试数据（单位：mm）

TTV（Total Thickness Variation）测试采用真空吸附载台九点网格双测头厚度检测法，对直径 330mm、厚度 10mm 的硅棒切片进行总厚度变化量检测。测试前对测量设备进行恒温预热，并采用标准厚度块进行校准；样品经无尘清洁后居中放置于真空吸附载台，通过负压吸附减小样品翘曲及局部形变对厚度测量结果的影响。

评价：采用九点法对 3 片硅棒切片进行厚度均匀性测试，结果显示各样品厚度分布总体稳定，TTV 值范围为 0.070～0.170mm，平均值为 0.111mm，其中 S03 样品厚度一致性较好，S01 样品厚度波动相对较大。测试结果表明，环形金刚石线切割过程中线材运行及切割参数整体匹配较为稳定，能够较好地控制切片厚度波动，具备良好的厚度均匀性。

5.2　厚度尺寸公差数据（单位：mm）

厚度尺寸公差测试基于九点网格法采集硅片试样原始厚度测量数据，以 10.000mm 公称厚度作为基准，计算各测点厚度正负偏差，并汇总全部 3 片试样的厚度偏差统计数据。

评价：以 10.000mm 为公称厚度，各样品平均厚度分别为 9.641、9.939 和 10.048mm，最大正偏差为 +0.048mm，最大负偏差为 -0.359mm，整体厚度公差为 ±0.359mm。测试结果表明，样品厚度偏差主要集中于负向，S01 存在较明显的偏薄现象，导致整体厚度公差范围增大；S02、S03 厚度逐渐接近公称值，尺寸控制稳定性有所改善。

5.3　表面粗糙度 Ra 数据（单位：μm）

表面粗糙度（Ra）采用触针式轮廓测量法进行检测，参考 ISO 4287 中 Ra 参数定义，并根据实际切割表面纹理方向确定测量方向。每片硅棒切片选取中心、左中及右中三个位置进行测量。

评价：各样品 Ra 平均值分别为 0.730、0.850 和 0.743μm，整体分布在 0.640～0.960μm 范围内。各样品不同测量位置的 Ra 值波动较小，表明切割表面纹理较为均匀，环形金刚石线运行及材料去除过程较为稳定，切片表面具有较好的加工质量。

5.4　崩边（Chipping）数据（单位：μm）

崩边测试采用工具显微镜光学成像测量法，对 φ330mm×10mm (L) 切割基板边缘崩边缺陷进行定量表征。测试前对试样四边进行清洁并校准显微镜标尺，依次对四条侧边进行显微扫描。

评价：各测点崩边尺寸分布在 5.1～9.2μm 范围内，最大崩边尺寸分别为 8.1、9.2 和 8.6μm，平均最大崩边为 8.6μm。各样品崩边尺寸整体波动较小，表明环形金刚石线切割过程中材料去除较为稳定，切片边缘具有较好的完整性。

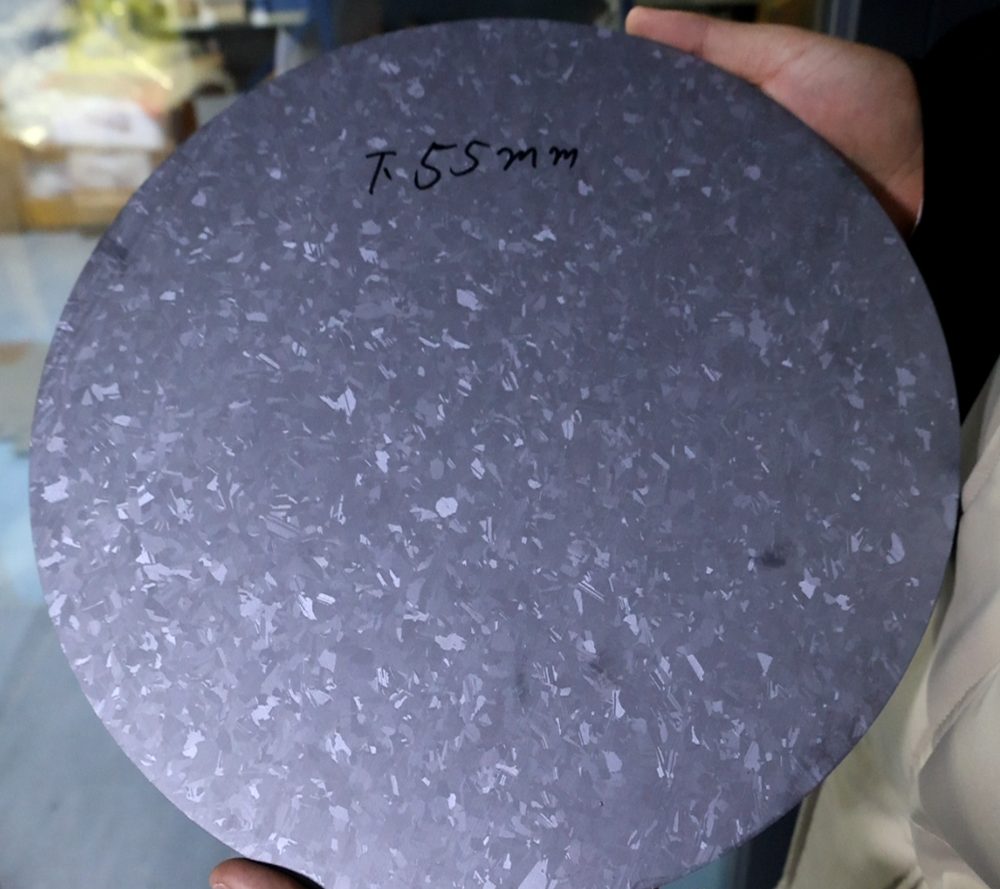

图 4　切割后硅棒样片

六、总结

本次硅棒高精度切割能够获得较好的加工效果，主要得益于切割设备、冷却条件及工艺参数的针对性匹配。针对硅材料硬度较高、脆性明显的加工特性，在环形金刚石线切割过程中易受到切削载荷、加工振动及热量积累等因素影响，从而产生厚度波动、表面损伤及边缘崩裂等问题。为此，结合硅棒的材料特性及切片要求，对设备结构、冷却介质及切割参数进行了优化，以提高切割过程的稳定性及切片质量。

首先，在设备结构方面，针对硅棒切割过程中切削阻力较大以及线弓变化对切割精度的影响，选用单悬臂环形金刚石线切割设备进行加工。单悬臂结构具有较好的运动稳定性和装夹适应性，可降低切割过程中设备振动及位置偏移对线材运行轨迹的影响，为硅棒切片的厚度控制和切割稳定性提供良好的设备基础。

其次，在冷却条件方面，采用水作为切削冷却介质，通过持续供液降低切割区域温升，并及时带走切削过程中产生的热量和材料碎屑，改善金刚石线与硅棒切割界面的工作状态，从而减小热量积累及加工过程中的不稳定因素，保证连续切割过程的稳定进行。

此外，在切割参数方面，根据硅棒的材料特性及切片厚度要求，对不同进给速度进行了工艺验证。测试结果表明，随着进给速度由 15mm/min 提高至 18mm/min 和 25mm/min，切片 TTV 由 0.170mm 逐步降低至 0.092mm 和 0.070mm，表明适当调整进给速度能够改善切割过程中的厚度波动。在保证加工效率的基础上，通过匹配合理的进给参数，使金刚石线运行状态与材料去除过程保持稳定，从而提高切片厚度一致性。

综合 TTV、厚度尺寸公差、表面粗糙度（Ra）及崩边（Chipping）等指标的测试结果可知，优化后的环形金刚石线切割工艺能够实现硅棒较稳定的精密切片加工。研究结果表明，通过单悬臂设备结构、水冷却条件及切割参数的合理匹配，可有效改善硅棒切割过程中的厚度波动，并获得较好的表面质量和边缘完整性，为硅棒后续精密加工及工程化应用提供了工艺基础。
